Come verificare l'accuratezza dei disegni dei prototipi CNC?

In qualità di fornitore di prototipi CNC, garantire l'accuratezza dei disegni dei prototipi è fondamentale per fornire prodotti di alta qualità ai nostri clienti. In questo blog condividerò alcuni modi efficaci per verificare l'accuratezza dei disegni dei prototipi CNC.

1. Revisione iniziale delle specifiche di progettazione

Il primo passo per verificare l'accuratezza dei disegni dei prototipi CNC è condurre una revisione completa delle specifiche di progettazione. Ciò comporta l'esame attento di tutta la documentazione fornita come disegni tecnici, modelli 3D ed eventuali note di accompagnamento. Dobbiamo garantire che il progetto soddisfi tutti i requisiti del cliente, comprese dimensioni, tolleranze, finiture superficiali e specifiche dei materiali.

Ad esempio, se il cliente richiede una finitura superficiale specifica di Ra 0,8μm sul pezzo, dobbiamo confermare che ciò sia chiaramente indicato nel disegno. Qualsiasi ambiguità nelle specifiche può portare ad errori durante il processo di produzione. Dobbiamo anche effettuare un controllo incrociato delle dimensioni e delle tolleranze. Potrebbe essere specificata una tolleranza stretta di ±0,01 mm per una caratteristica critica e dovremmo garantire che ciò sia realizzabile e rappresentato correttamente nel disegno.

2. Analisi di dimensionamento e tolleranza geometrica (GD&T).

La quotatura e la tolleranza geometrica è un sistema che utilizza simboli e regole per definire con precisione la geometria e le tolleranze di una parte. L'analisi GD&T sui disegni del prototipo CNC è essenziale. Dobbiamo comprendere il significato di ciascun simbolo GD&T utilizzato, come posizione, planarità, circolarità, ecc.

Supponiamo che un disegno abbia una tolleranza di posizione specificata per una serie di fori. Dobbiamo verificare che i dati di riferimento siano definiti correttamente e che i valori di tolleranza siano adeguati alla funzione del pezzo. GD&T applicato in modo errato può portare a parti che non si adattano o non funzionano come previsto. Utilizzando strumenti e software di analisi GD&T, possiamo interpretare e verificare accuratamente queste specifiche. Ciò aiuta a evitare costose rilavorazioni e a garantire che il prodotto finale soddisfi l'intento progettuale.

3. Modellazione e simulazione 3D

Nell'era digitale di oggi, la modellazione e la simulazione 3D svolgono un ruolo fondamentale nella verifica dei disegni dei prototipi CNC. Iniziamo creando un modello 3D virtuale della parte basato sul disegno. Questo modello può essere utilizzato per visualizzare la parte da tutte le angolazioni e per rilevare eventuali difetti di progettazione.

Ad esempio, possiamo utilizzare un software di simulazione per analizzare l'integrità strutturale della parte. Se si tratta di un componente meccanico, possiamo simulare le sollecitazioni e le deformazioni che subirà durante il funzionamento. Ciò ci consente di identificare le aree in cui la parte potrebbe cedere o deformarsi. Inoltre, possiamo simulare il processo di lavorazione CNC sul modello 3D. Ciò aiuta a verificare eventuali collisioni potenziali tra l'utensile da taglio e la parte, nonché a verificare i percorsi di lavorazione.

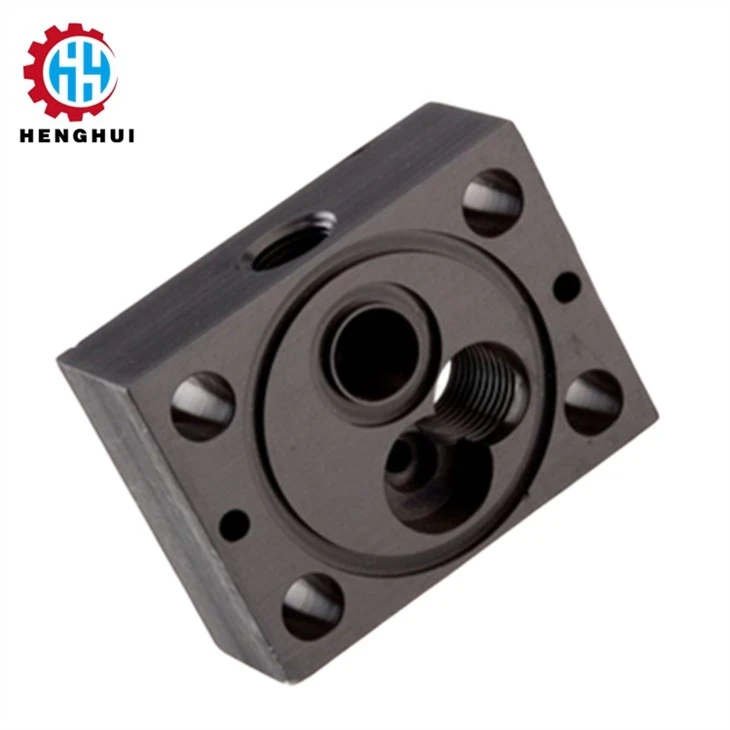

L'uso dei modelli 3D ci consente inoltre di confrontare facilmente diverse iterazioni di progettazione. Se il cliente richiede modifiche al progetto, possiamo aggiornare rapidamente il modello 3D e rivalutare l'accuratezza del disegno. Per chi è interessato a prodotti specifici di lavorazione CNC, è possibile consultare il nostroParti in alluminio per blocchi di lavorazione CNC per attrezzature per maschereEParte della fresatrice CNC in alluminio OEM.

4. Riferimenti incrociati con progetti simili

Un altro modo efficace per verificare l'accuratezza dei disegni dei prototipi CNC è incrociarli con progetti simili che abbiamo completato in passato. Osservando i progetti passati di successo, possiamo identificare elementi di progettazione comuni, tecniche di lavorazione e potenziali insidie.

Ad esempio, se abbiamo precedentemente lavorato un pezzo simile in alluminio con caratteristiche specifiche, possiamo confrontare il nuovo disegno con quello vecchio. Possiamo verificare se le nuove dimensioni, tolleranze e finiture superficiali sono in linea con quanto ha funzionato bene in passato. Ciò aiuta anche a identificare eventuali modifiche progettuali non necessarie che potrebbero complicare il processo di produzione. Se notiamo che una caratteristica particolare del nuovo disegno era problematica in un progetto precedente, possiamo discuterne con il cliente e suggerire soluzioni alternative.

5. Collaborazione con il team di progettazione

La collaborazione con il team di progettazione del cliente è essenziale per verificare l'accuratezza dei disegni dei prototipi CNC. Incoraggiamo canali di comunicazione aperti fin dall'inizio del progetto. Attraverso incontri e discussioni regolari, possiamo chiarire qualsiasi dubbio o domanda riguardante il disegno.

Il team di progettazione può fornire approfondimenti sulla funzione e sullo scopo della parte, che possono aiutarci a comprendere meglio gli elementi critici di progettazione. Ad esempio, se la parte è un componente di un assieme più grande, il team di progettazione può spiegare come interagisce con le altre parti. Queste informazioni sono preziose per garantire che la parte sia prodotta per adattarsi e funzionare correttamente.

Possiamo anche condividere la nostra esperienza di produzione con il team di progettazione. Se notiamo che un particolare progetto è difficile o costoso da produrre, possiamo suggerire modifiche al progetto. Lavorando insieme, possiamo ottimizzare il progetto e migliorare la precisione del disegno. Per quelli con requisiti personalizzati, il nsParti di bici con lavorazione CNCpuò essere personalizzato per adattarsi al tuo design specifico.

6. Ispezione fisica

Una volta completate le fasi iniziali di verifica, un'ispezione fisica è d'obbligo. Utilizziamo strumenti di misura di precisione come calibri, micrometri, macchine di misura a coordinate (CMM), ecc., per misurare le dimensioni di una parte di prova o campione.

Confrontiamo i valori misurati con le dimensioni specificate nel disegno. Se ci sono discrepanze, dobbiamo indagare sulla causa. Potrebbe essere dovuto a errori nel disegno, problemi con il processo di lavorazione o problemi con l'attrezzatura di misurazione. Eseguendo un'ispezione fisica, possiamo individuare tempestivamente eventuali errori e apportare le modifiche necessarie.

Controlliamo anche la finitura superficiale del pezzo. Parti diverse possono richiedere finiture superficiali diverse e dobbiamo garantire che la finitura effettiva corrisponda alle specifiche nel disegno. Questo può essere fatto utilizzando tester di rugosità superficiale.

7. Documentazione e Tracciabilità

Mantenere la documentazione adeguata durante tutto il processo di verifica è fondamentale. Teniamo traccia di tutte le ispezioni, misurazioni e di eventuali modifiche apportate al disegno. Questa documentazione funge da riferimento per progetti futuri e aiuta a garantire coerenza e qualità.

Stabiliamo inoltre un sistema di tracciabilità. Ogni parte che produciamo dovrebbe avere un identificatore univoco e possiamo tracciarne l'intero processo di produzione dalla fase di progettazione al prodotto finale. Ciò ci consente di identificare e risolvere rapidamente eventuali problemi che potrebbero sorgere.

Conclusione

La verifica dell'accuratezza dei disegni dei prototipi CNC è un processo in più fasi che richiede attenzione ai dettagli, l'uso di strumenti e tecniche avanzati e una comunicazione efficace. In qualità di fornitore di prototipi CNC, ci impegniamo a garantire che ogni disegno che riceviamo sia accuratamente verificato per fornire prodotti di alta qualità ai nostri clienti.

Se hai bisogno di servizi di prototipazione CNC o hai domande sui nostri prodotti, ti incoraggio a contattarci per una discussione sull'approvvigionamento. Siamo pronti ad assistervi con le vostre esigenze specifiche e a fornirvi le migliori soluzioni di lavorazione CNC della categoria.

Riferimenti

• "Tecnologia di produzione moderna" di John A. Schey
• "Dimensionamento e tolleranza geometrica: una guida completa" di Ramesh Singh
